はじめに

自作エフェクターや音響機材の製作で昔から広く使われているオペアンプが、5532・4558・TL072の3つです。どのオペアンプも低価格で入手しやすくなってます。でも、どのオペアンプが一番音が良いのか比較したことはありますでしょうか？気になりますよね。

今回はそんな悩みを解決するべく、実際にそれぞれのオペアンプでバッファー回路を組み、ベース録音で比較してみました。さらに082、2114のオペアンプも加え、山水のトランスST-14で作ったパッシブDIとも音質を比較します。

結論から言うと、数値上の性能だけでは音の好みは決まりませんでした。TL072は明るく、4558はまとまりがあり、5532は太く、ST-14は自然な迫力があり、同じバッファー用途でもかなり印象が変わります。

ギターで比較しないの？と思われるかも知れませんが、ベースは超低音域から豊かな倍音が高域まで広い幅の周波数が含まれてますので、音質を比較するには良い楽器です。動画でもご視聴いただけますので、ぜひ最後までご覧ください。

エフェクターや音響機材の電子工作をやっていると、オペアンプによる音質の違いを知りたくなりますよね？実のところ、試聴比較するまで私は大した違いはないだろうと高を括ってました。数メガを扱う高周波じゃないんだから、音質なんてどれも変わりっこない。

しかし今回の実験で 驚くほど音質が違う ことが分かりました！オペアンプというかバッファー回路は侮れません！

こちらの動画でオペアンプによる違いを実験した動画を紹介します。今回組んだ回路を使ってベースで演奏してみました。ヘッドホンでご視聴になれば、はっきりと音質の違いが分かります。

オペアンプで作るバッファー回路

ここからは実際に作ったバッファー回路を紹介します。オペアンプに合わせて、2つのタイプのバッファー回路を用意しました。

072・082・4558用のバッファー回路

次は 072や082、4558用のバッファー回路図 です。

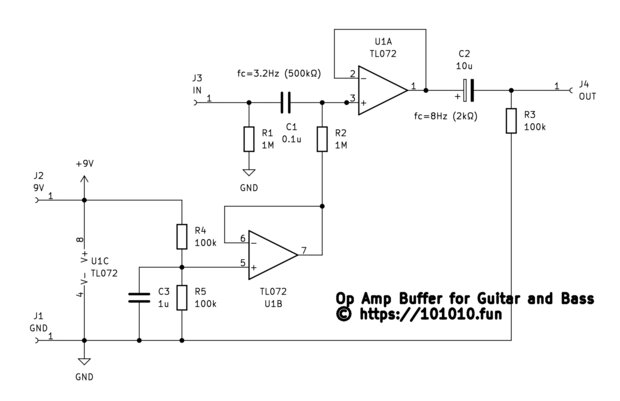

TL072または4558のバッファー回路図

記号型番または値部品名数量備考
C10.1uFフィルムコンデンサ1個104
C210uF電解コンデンサ1個極性あり
C31uF積層セラミックコンデンサ1個105
R1、R21MΩカーボン抵抗2個茶黒緑金
R3、R4、R5100kΩカーボン抵抗3個茶黒黄金
U1JRC072Dオペアンプ1個
U18P丸ピICソケット1個

シンプルなボルテージフォロワのバッファー回路になります。072や4558は 入力インピーダンスが高く（入力インピーダンスが数MΩ）、ギターなどのハイインピーダンス出力を直接受ける ことができます。ですから、072、082、4558などのオペアンプが入れ替え可能です。

左下のオペアンプは、単一電源から 安定した仮想GND を作るためのものです。

この回路では、入力段に2つの抵抗（1MΩ）が入っているので並列合成されて 入力インピーダンスは500kΩ となります。 さて、先に紹介した録音機材ZOOM H5の入力インピーダンスが1.8kΩと低めです。ですから出力のカップリングコンデンサを大きめの10μFに設定しました。この時の カットオフ周波数はfc=8Hz の計算になります。

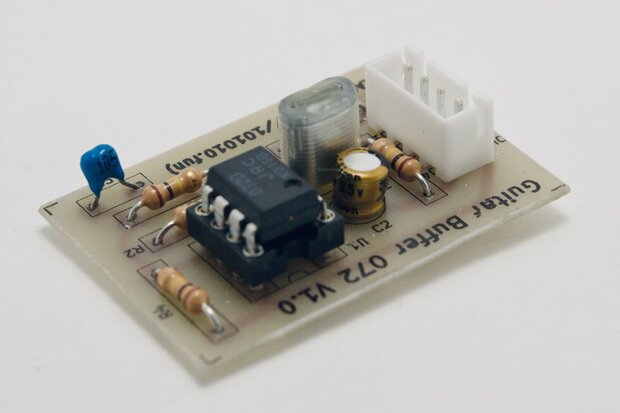

下の写真のように、基板を手作りしてバッファーエフェクターモジュールを作ってみました。

TL072と4558のバッファーエフェクターモジュール

5532・2114用のバッファー回路

次に5532や2114を使ったバッファー回路をご紹介いたします。実は、5532の入力インピーダンスは4558などと違って 数百kΩ以下と低めです。 ですから、ギターやベースなどのハイインピーダンス信号を直接受けることができません。音質劣化してしまいます。そこで、前段に FETのバッファー回路 を設けることにしました。

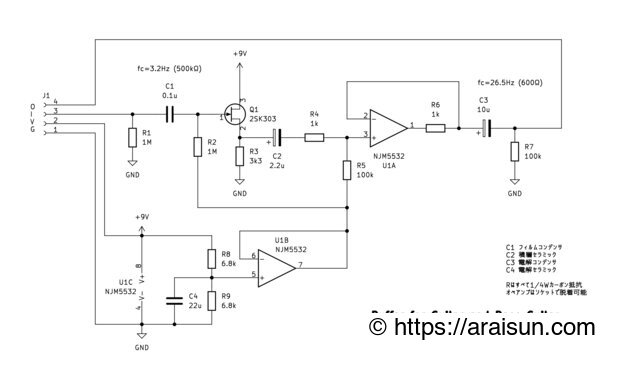

5532のバッファー回路図

FETは2SK303以外にも2SK30Aなどが使えます。ただし FETのピン端子の並びはそれぞれ異なる のでご注意ください。R4、R6は保護抵抗です。なくても動作はしますが、音質にほぼ影響ありませんのであった方が安心です。 左下の仮想グランドの分圧抵抗は、5532の入力インピーダンスの低さから高い抵抗が使えません。先達に倣い、4.7kΩや6.8kΩ程度の抵抗を使うと良さそうです。

オペアンプによる音質の違い

上の動画をご覧になった方は、それぞれのオペアンプの音質の違いがお分かりいただけましたでしょうか？ここからは、私が感じたオペアンプとトランスを使ったバッファー回路の音質の違いを述べます。

動画内でも解説してますが、以下が自分の感じた印象です。

部品名音質
JRC072Dきらびやか、派手
TL082Lずっしり重い
JRC4558DDこもり気味、まとまりが良い
JRC5532DD音が太い、ゴリゴリ、ブリブリ
JRC2114DDずっしり重い、高級感がある
SANSUI ST-14自然な迫力、アコースティック感あり

どのオペアンプが良いというのは使い方によって違ってきます。4558なんかは音が悪いという考えもありますが、 ビンテージ感やオールド感 といった観点から見れば良い素子です。072はベースだと少しうるさく感じますが、 ギターなどに使えばきらびやかでキレイ なはずです。 5532は音響機材で定番なオペアンプ なので安定感があります。さらに 2114は高級感のある音質 を感じました。5532を超えているかも！？ さて、意外だったのがサンスイのトランスST-14です。オペアンプに負けてしまうかなと思ったのですが、全然そんなことはなく、 自然な迫力のあるサウンドでこの中では一番好き かも知れません。

トランスのみの回路なので無電源で動作します。アンバランス入力をバランス出力に変え、ハイインピーダンスをローインピーダンスへ変換してくれます。

使ったオペアンプの仕様

最後に、今回使ったオペアンプの仕様を簡単にまとめておきます。

部品名入力素子スルーレート(V/μs)
JRC072DJFET20
TL082LJFET16
JRC4558DDバイポーラ1
JRC5532DDバイポーラ8
JRC2114DDバイポーラ15
SANSUI ST-14トランス?

スルーレートSR（Slew Rate）とは立ち上がりの速さ を表します。この値が高ければ高いほど、入力信号の形を保ったまま高域までキレイに増幅できることになります。がしかし、決して 「スルーレートが高い」＝「音が良い」とはならない ところがアナログ回路の面白いところでもあります。

5532や2114は600Ωの高負荷もドライブできるオペアンプです。逆に072や4558では、性能をフル発揮するには負荷は2kΩ以上欲しいところです。

最後に

オペアンプによってこれほど音質が変わることを知ったので良い体験でした。今後のエフェクター制作に役立つ経験でした。とくに現在では廃れつつあるトランスの音が良かったのには驚きでした。これからもっと使ってみたいです。
