リレーモジュールの使い方｜Raspberry Pi・Arduino（ESP32）

はじめに

この記事では、リレーモジュールをRaspberry Pi、Arduino、ESP32から制御する方法をまとめます。最初は豆電球やLEDのような低電圧の負荷で、COM、NO、NCの動きとGPIO制御を確認します。リレーモジュールが使えるようになると既存機器のIoT化へ応用できますが、 初めてのリレーモジュールでいきなりコンセントのAC100Vを扱うのは大変危険です。 ここではまず、事故の起きにくい電子部品を使ってリレーモジュールを扱ってみます。

この記事で使うもの

• リレーモジュール
• Raspberry Pi
• ESP32 DevKitC
• ブレッドボード
• ジャンパーワイヤ

まずは リレーモジュール と マイコンボード、それから ブレッドボード と ジャンパーワイヤ があれば試せます。いきなりAC100V機器をつながず、最初はLEDや豆電球で確認するのが安全です。

リレーモジュールを検索結果から選ぶときは、まず 5V駆動、1ch、High/Lowトリガーの仕様、フォトカプラ有無、端子台の形を確認します。Raspberry Pi で使う場合は GPIO が 3.3V なので、IN 端子が 3.3V 信号で反応するか、別電源の 5V と GND 共通で使えるかも見ておくと安心です。AC100Vを扱う用途では、リレー接点の定格だけでなく、ケース、絶縁、ヒューズ、端子処理まで別途考える必要があります。

リレーを動かしてみよう

図のように配線を組んで、実際にリレーを動かしてみました。皆さんも回路を組んで実際に遊んでみることをおすすめします。

• スイッチを通じてプラス5Vを、リレーモジュールのINへ繋ぐ
• DCマイナスは電源のマイナス端子へ繋ぐ
• DCプラスは直接プラス5Vを繋ぐ

上記のように配線したら、スイッチのオンオフを切り替えてみましょう。スイッチを切り替えるたびに、ウィンカーみたいなカチカチ音が聞こえたでしょうか？これはリレーのスイッチが切り替わる音です。この音が聞こえればリレーは正しく動作できてます。次はこの回路に豆電球を取り付けて光らせてみましょう。

豆電球をリレーで光らせよう

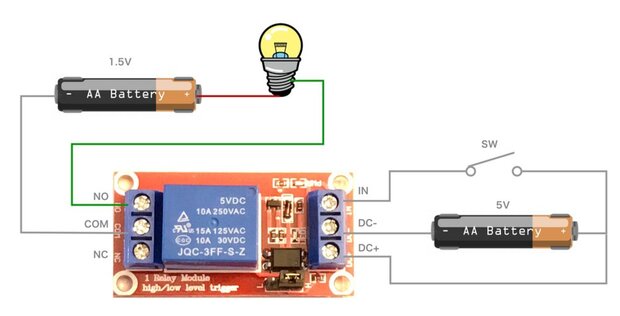

次に豆電球を用意して、リレー制御で光らせてみましょう。図のように電池と豆電球をリレーモジュールに繋ぎました。

COMとNOに豆電球を繋いだ場合、 スイッチをオンにすると豆電球が光り、スイッチをオフにすると消灯します。 つまり、スイッチをオンにすることでリレーモジュールのCOMとNOが導通します。

それでは、COMとNCに豆電球を繋ぎ変えてみましょう。今度は スイッチをオンにすると豆電球は消灯し、スイッチをオフにすると光る ようになりました。

ここまでの動作から次のことがまとめられます。

• COM（コモン）共通の端子
• NO（ノーマリーオープン）は、リレーコイルに電流が流れていない時にCOMとの間が開いている
• NC（ノーマリークローズ）は、リレーコイルに電流が流れていない時にCOMとの間が閉じている

Raspberry Piでリレーモジュールを使う

それではこれから Raspberry Pi を使って リレーモジュール を動かしていきます。

トリガーの仕様

今回使用したリレーモジュールのトリガー（IN）へ流す電流は、 5mA 程度あれば十分です。また電圧は 3〜5Vの範囲 で入力が可能です。 Raspberry Piの GPIOは1つあたり10mA程度 まで電流を出力できます。そして 全体で30mA程度 までとなります。また、 GPIOの出力電圧は3.3V です。 たくさんのリレーを繋ぐときは消費電流に気をつけましょう。今回はひとつだけの実験ですので、GPIOを直接リレーモジュールのトリガーへ繋ぎました。 ちなみに今回使用したリレーモジュールはジャンパピンが存在し、Low側にするとトリガー電圧を0〜1.5Vに変更できるようになっていました。

Raspberry Piとリレーモジュールの配線

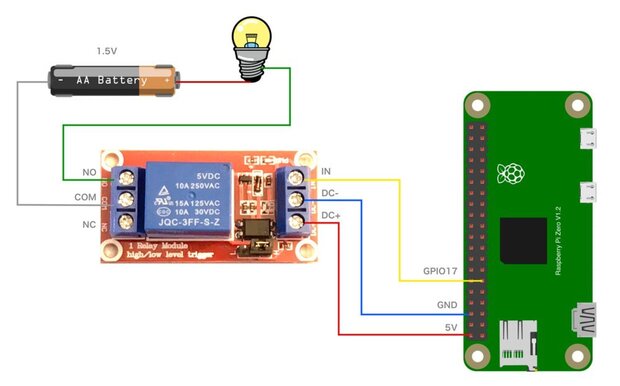

こちらがRaspberry Piとリレーモジュールの配線図になります。GPIO17をリレーモジュールのトリガーへ繋ぎました。

豆電球をリレーモジュールで点滅させるPythonプログラム

リレーモジュールで豆電球を点滅させるプログラムをPythonで書いてみました。車のウインカーと同じような速さでスイッチがオンオフする演出をしてみました。

import RPi.GPIO as GPIO
from time import sleep

RELAY_PIN = 17

GPIO.setmode(GPIO.BCM)
GPIO.setup(RELAY_PIN, GPIO.OUT)

while True:
    GPIO.output(RELAY_PIN, True)
    sleep(0.35)
    GPIO.output(RELAY_PIN, False)
    sleep(0.35)

いかがだったでしょうか？うまくリレモジュールは動きましたでしょうか？ リレーモジュールの仕組みが分かれば動かすのはとても簡単です。また、豆電球を光らすことができれば、考え方としてはAC100Vのコンセント制御にもつながります。ただし、AC100V側は感電や火災につながるため、ケース、絶縁、端子台、ヒューズ、接地などを含めて別物として考えた方が安全です。この記事の範囲では、まず低電圧の負荷で確実に動作を確認します。

Arduino（ESP32）でリレーモジュールを使う

ここからはArduinoの互換機であるESP32で、リレーモジュールをつかう方法を解説します。

リレーモジュールのおさらい

前半で紹介したリレーモジュールの使い方のおさらいです。

リレーモジュールの端子役割は次の通りです。

上図の左側に制御したい機器をつなぎます。右側にはリレーコイル用の5V電源をつないで、マイコンボードのGPIOピンでIN端子を制御します。上図では、制御信号をSW（スイッチ）として表現してます。 リレーコイルを通電させた時の消費電流を測定してみると、 5Vで70mA程度 でした。

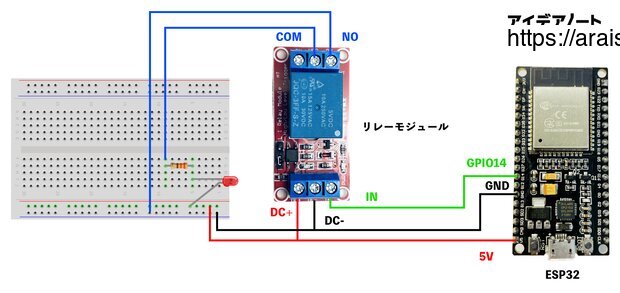

ESP32とリレーモジュールの配線

ESP32とリレーモジュールの配線です。リレーモジュールの使い方があいまいな方は、いきなり家電などのAC100Vを接続しないようにしてください。配線間違いを起こして機材が壊れる可能性がありますし、危険です。

ここではLEDを使って、ESP32内蔵の5V電源で動かしてみることにします。

「ウインカー風Lチカ」するソースコード

次のソースコードは、一定間隔でリレーモジュールをオンオフするだけのシンプルなプログラムです。

#include <Arduino.h>

/**
 * @brief Relay  <-->  ESP32  の配線
 *        DC+    <-->  5V
 *        DC-    <-->  GND
 *        IN     <-->  GPIO14
 *        COM    <-->  330Ω--LED--5V
 *        NO     <-->  GND
*/
#define TRG_PIN 14

void setup() {
    Serial.begin(115200);
    pinMode(TRG_PIN, OUTPUT);
}

void loop() {
    digitalWrite(TRG_PIN, HIGH);
    delay(350);
    digitalWrite(TRG_PIN, LOW);
    delay(350);
}

実際にESP32とリレーモジュールを配線して、上記のプログラムを実行した様子を下の動画でご覧いただけます。

リレーのオンオフされる音が、ウインカーにそっくりなんですよね。実際に、昔のウインカーはリレーで動かしていたため、あのような音になっていたそうです。今では電子制御らしく、わざわざスピーカーでウインカー音を鳴らしているのだとか。それにしてもウインカーの音ってなぜか心地よいですよね。癒されます♪
