はじめに
以前、0.1uFのフィルムコンデンサを中心とした性能測定を行いました。今回は22uFの電解コンデンサの性能を測定してみました。
電解コンデンサ

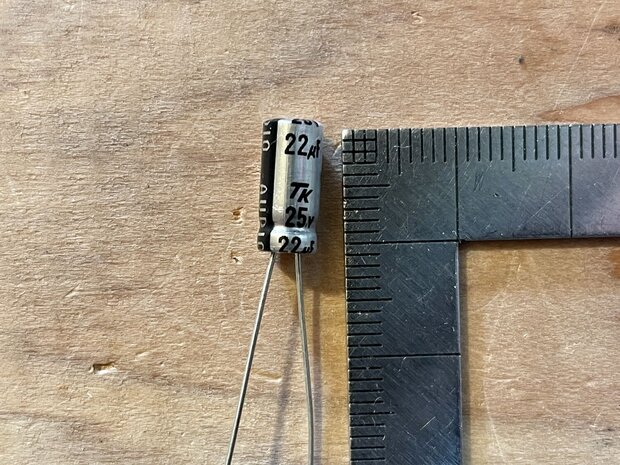

東進工業 22uF/25V オーディオ用ハイグレード品 UTSJシリーズ
| 周波数 | Cs (uF) | D | Q | ESR (Ω) | θ (°) |
|---|---|---|---|---|---|
| 100 | 22.10 | 0.058 | 17.23 | 4.1 | -86.6 |
| 1k | 20.45 | 0.193 | 5.17 | 1.50 | -79.0 |
| 10k | 18.416 | 1.322 | 0.756 | 1.14 | -37.0 |
| 100k | O.L | – | – | – | – |
- 測定日時: 2023年6月15日
- 気温/湿度: 25.1℃ / 77%
- 種類: 音響用アルミニウム電解コンデンサ
- 特徴: 豊かな量感と質感を実現したシリーズで高級オーディオ機器に最適。
- 耐圧: 25V
- 静電容量許容誤差: －20％～＋20％ (120Hz)
- 温度範囲: －40℃～＋85℃
- メーカー: 東信工業株式会社
- 価格: 60円/個
- 購入先: 若松通称

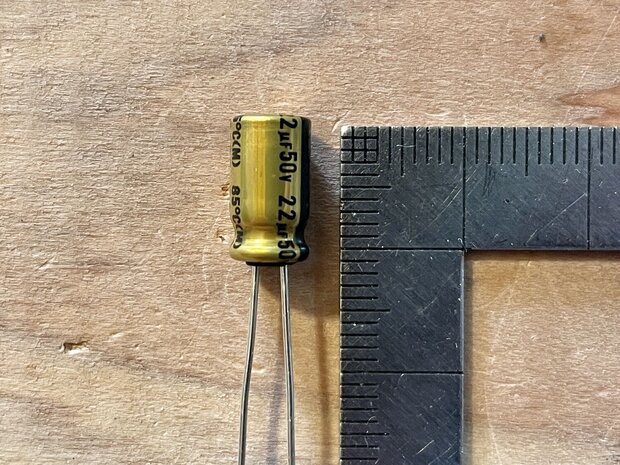

ニチコン 22uF/50V オーディオ用電解コンデンサー FGシリーズ
| 周波数 | Cs (uF) | D | Q | ESR (Ω) | θ (°) |
|---|---|---|---|---|---|
| 100 | 20.22 | 0.038 | 26.2 | 2.9 | -87.7 |
| 1k | 19.217 | 0.115 | 8.61 | 0.95 | -83.4 |
| 10k | 17.997 | 0.779 | 1.282 | 0.69 | -51.9 |
| 100k | O.L | – | – | – | – |
- 測定日時: 2023年6月15日
- 気温/湿度: 25.1℃ / 77%
- 種類: アルミニウム電解コンデンサ
- 特徴: 電極箔の最新エッチング技術にMUSE伝統の耐振理論を融合したオーディオ用ハイグレード品「Fine Gold」。豊かな低音と伸びやかな中高域を実現、DVD、MDをはじめAV機器に最適。
- 耐圧: 50V
- 静電容量許容誤差: ±20％（120Hz，20℃）
- 温度範囲: －40～＋85℃
- メーカー: ニチコン株式会社
- 価格: 20円/個
- 購入先: 秋月電子通商

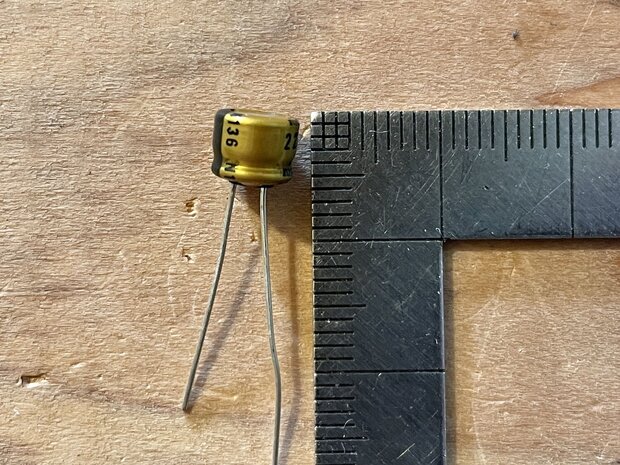

ニチコン 22uF/35V オーディオ用電解コンデンサー MWシリーズ
| 周波数 | Cs (uF) | D | Q | ESR (Ω) | θ (°) |
|---|---|---|---|---|---|
| 100 | 21.43 | 0.030 | 33.1 | 2.2 | -88.2 |
| 1k | 20.81 | 0.156 | 6.39 | 1.19 | -81.1 |
| 10k | 19.131 | 1.229 | 0.813 | 1.02 | -39.0 |
| 100k | OL | – | – | – | – |
- 測定日時: 2023年6月15日
- 気温/湿度: 25.1℃ / 77%
- 種類: アルミニウム電解コンデンサ
- 特徴: オーディオ用汎用
- 耐圧: 35V
- 静電容量許容誤差: ±20％（120Hz，20℃）
- 温度範囲: −40〜＋85℃
- メーカー: ニチコン株式会社
- 価格: 15円/個
- 購入先: 秋月電子通商

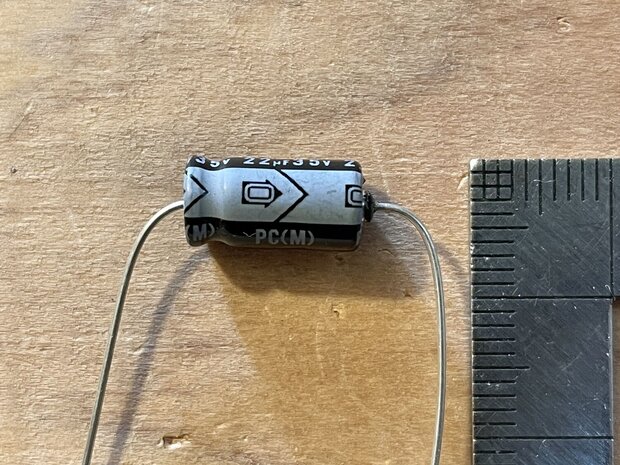

ニチコン 22uF/35V 電解コンデンサー PCシリーズ
| 周波数 | Cs (uF) | D | Q | ESR (Ω) | θ (°) |
|---|---|---|---|---|---|
| 100 | 21.20 | 0.059 | 16.94 | 4.4 | -86.5 |
| 1k | 20.32 | 0.371 | 2.68 | 2.92 | -69.5 |
| 10k | 17.374 | 2.82 | 0.353 | 2.62 | -19.4 |
| 100k | 8.41 | 12.18 | 0.082 | 2.43 | -4.6 |
- 測定日時: 2023年6月15日
- 気温/湿度: 25.1℃ / 77%
- 種類: アルミニウム電解コンデンサ
- 特徴: アキシャルリードタイプ
- 耐圧: 35V
- 静電容量許容誤差: ±20％（120Hz，20℃）
- 温度範囲: −40〜＋105℃
- メーカー: ニチコン株式会社
- 価格: 30円/個
- 購入先: 秋月電子通商

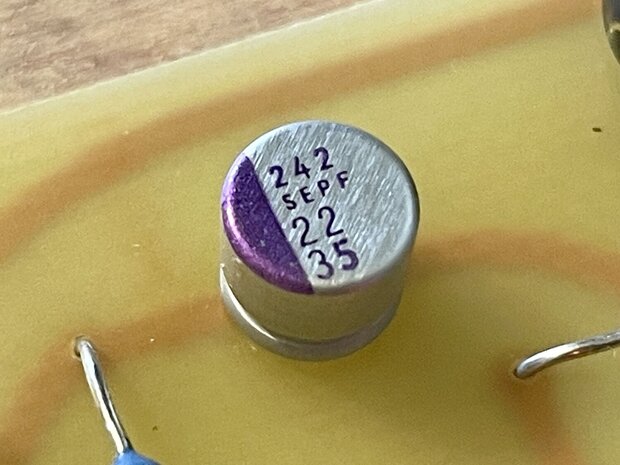

パナソニック 22uF/35V 導電性高分子アルミ固体電解コンデンサー OS-CON
| 周波数 | Cs (uF) | D | Q | ESR (Ω) | θ (°) |
|---|---|---|---|---|---|
| 100 | 20.85f | 0.020 | 48.2 | 1.5 | -88.7 |
| 1k | 20.37 | 0.018 | 55.4 | 0.14 | -88.9 |
| 10k | 19.9 | 0.065 | 15.26 | 0.05 | -86.2 |
| 100k | O.L | – | – | – | – |
- 測定日時: 2023年6月15日
- 気温/湿度: 25.1℃ / 77%
- 種類: 導電性高分子アルミ固体電解コンデンサー
- 特徴: 低い等価直列抵抗(ESR)を持ち、ノイズ除去能力や周波数特性に優れた固体電解コンデンサ。
- 耐圧: 35V
- 静電容量許容誤差: ±20
- 温度範囲: －55 ～ ＋105
- メーカー: パナソニック株式会社
- 価格: 60円/個
- 購入先: 秋月電子通商
導電性高分子アルミ固体電解コンデンサはESRが低く、測定結果を見る限りでは他の電解コンデンサよりかなり性能が良さそうです。
フィルムコンデンサ

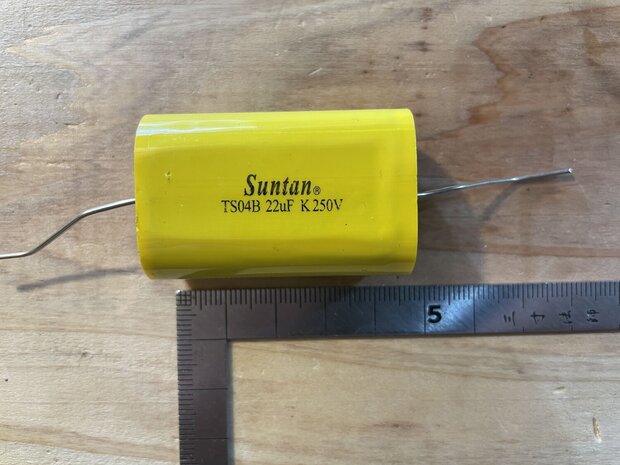

Suntan 22uF/250V フィルムコンデンサ TS04Bシリーズ
| 周波数 | Cs (uF) | D | Q | ESR (Ω) | θ (°) |
|---|---|---|---|---|---|
| 100 | 21.99 | 0.001 | 740 | 0.1 | -90.0 |
| 1k | 21.94 | 0.003 | 264 | 0.02 | -89.7 |
| 10k | 21.7 | 0.017 | 56.7 | 0.01 | -88.9 |
| 100k | 0.L | – | – | – | – |
- 測定日時: 2023年6月15日
- 気温/湿度: 25.1℃ / 77%
- 種類: メタライズドポリエステルフィルムコンデンサ
- 特徴: フィルムコンデンサーは位相特性が電解コンデンサーより良好とされ、オーディオ回路によく利用され、安価な音質改善にも最適。
- 耐圧: 250V
- 静電容量許容誤差: ±10%
- 温度範囲: 40~+105℃
- メーカー: SUNTAN TECHNOLOGY CO LTD
- 価格: 180円/個
- 購入先: 秋月電子通商
導電性高分子アルミ固体電解コンデンサもフィルムコンデンサの性能には勝てませんでした。ESRも低く、位相角も理想的です。ただし、部品がデカすぎます（笑）
