はじめに
FET、オペアンプ、トランスを使ったDI（ダイレクトボックス）を作ってみました！カントリーマンのDI「TYPE 85」の回路に刺激を受けて、入力段でハイインピーダンス信号をFETで受け止め、オペアンプでトランスをドライブしバランス信号を出力します。トランスだけのパッシブDIと、半導体を使ったアクティブDIの合いの子のような回路ですのでハイブリッド型として「TYPE 71 HYBRID DIRECT BOX」と名付けました。サンスイのトランスST-71を使用したからTYPE 71です（笑）
この記事では、回路の概要、ケースへの実装、ベース録音の音質動画をまとめます。音の雰囲気を先に知りたい方は、後半の動画から見るのが早いです。
この記事の要点
- FETでハイインピーダンス信号を受ける
- NE5532でトランスをドライブする
- ST-71トランスでアンバランス信号をバランス信号へ変換する
- 9V電池を内蔵した小型ケースへ収めた
- ベース録音の音質は動画で確認できる

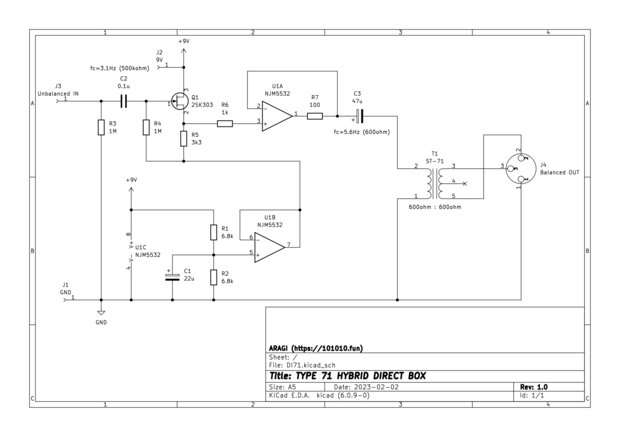

FET、オペアンプ、トランスを使ったダイレクトボックスの回路
FET、オペアンプ、トランスを使ったダイレクトボックスの回路を解説します。
トランス側から考えていくと分かりやすいです。600Ω：600ΩのST-71で、アンバランス信号をバランス信号へ変換します。600Ωはなかなか高負荷なので、トランスをドライブするオペアンプに5532を使うことにしました。しかし5532の入力インピーダンスはそれほど高くありません。そこで前段にFETを挟み、ピックアップのハイインピーダンス信号を受け取れるようにしてあげます。入力信号はR3、R4の合成抵抗値になりますから500kΩになります。R6、R7はオペアンプの保護用ですが、この回路であれば無くても大丈夫かなと思われます。 5532はデュアルオペアンプなので、バイアス電位、つまり仮想GNDを作るために余った回路を使いました。

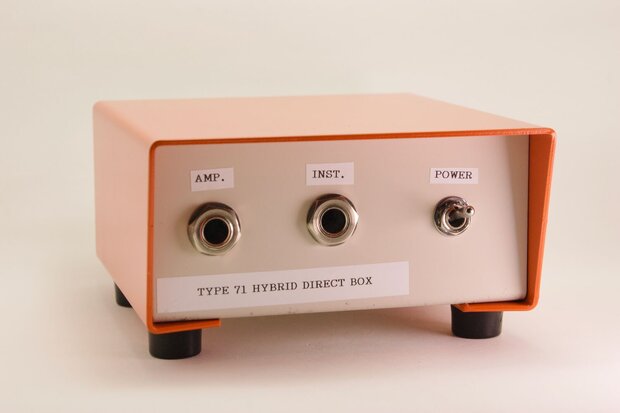

TYPE 71 HYBRID DIRECT BOXの外観、ハウジング

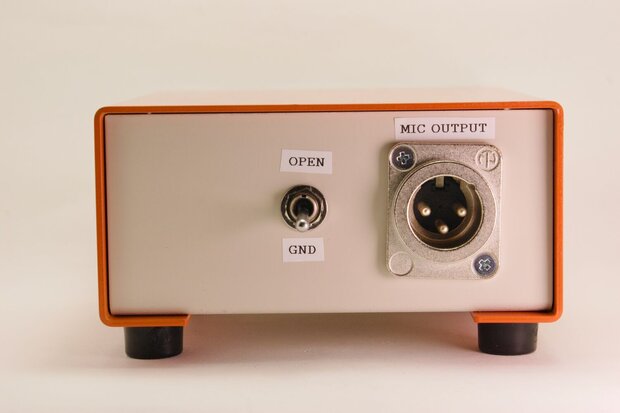

摂津金属工業のモジュールケースを使って電子回路をハウジングしました。オレンジ色がとても可愛らしく、ギターアンプのORANGEを彷彿させます。アンプへ繋げるようにスルーアウト端子を付けました。また、グラウンドループによるノイズ対策としてグラウンドオープンのリフトスイッチを背面に取り付けてます。サイズは105×50×110mmです。机の上に置いても邪魔にならない、小ぶりなサイズです。

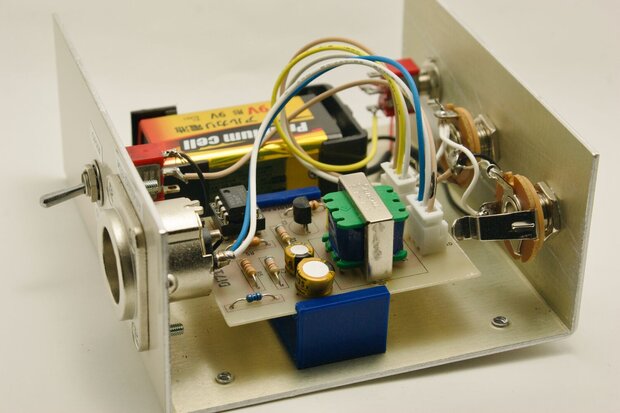

TYPE 71 HYBRID DIRECT BOXの内部配線

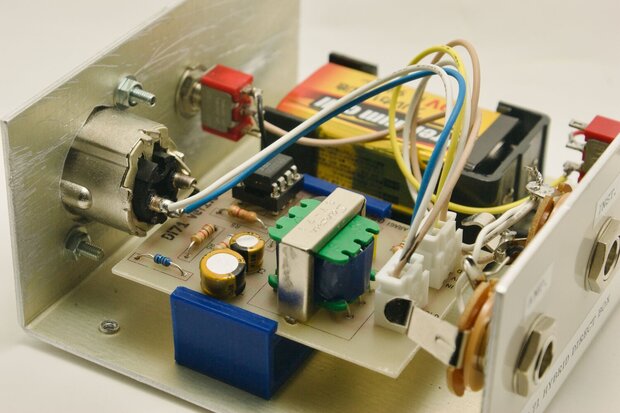

ケース内に9V電池のバッテリーを内蔵させました。3Dプリンターでホルダーを作って基板を固定させてみました。モジュール基板は改良の余地があると思ったので、入れ替え可能にしやすくするためです。そのためXHコネクタで配線を繋いでます。
【動画】自作ダイレクトボックスの音質
この自作ダイレクトボックス「TYPE 71 HYBRID DIRECT BOX」を製作している様子を下記の動画でご覧いただけます。またベース演奏（スタインバーガー）を録音してみましたので、どんな音になるか気になる方はぜひご視聴ください。
動画では、ケースへ収める流れと、ベースを通したときの音を確認できます。回路図だけでは分かりづらい実装サイズや、トランスを通した音の雰囲気を見る用途に向いています。
